對于三層交換機劃分多個VLAN的局域網來說，要設置IP-MAC綁定可真不容易。在三層交換機上進行IP-MAC綁定，不但配置復雜而且維護工作量很大，所以大部分網管都不會直接在三層交換機上進行綁定。在本文中，我將介紹用WSG上網行為管理，在網橋部署的模式下，如何來實現三層交換機下的IP和MAC綁定。
1. 先看下網絡拓?fù)鋱D。

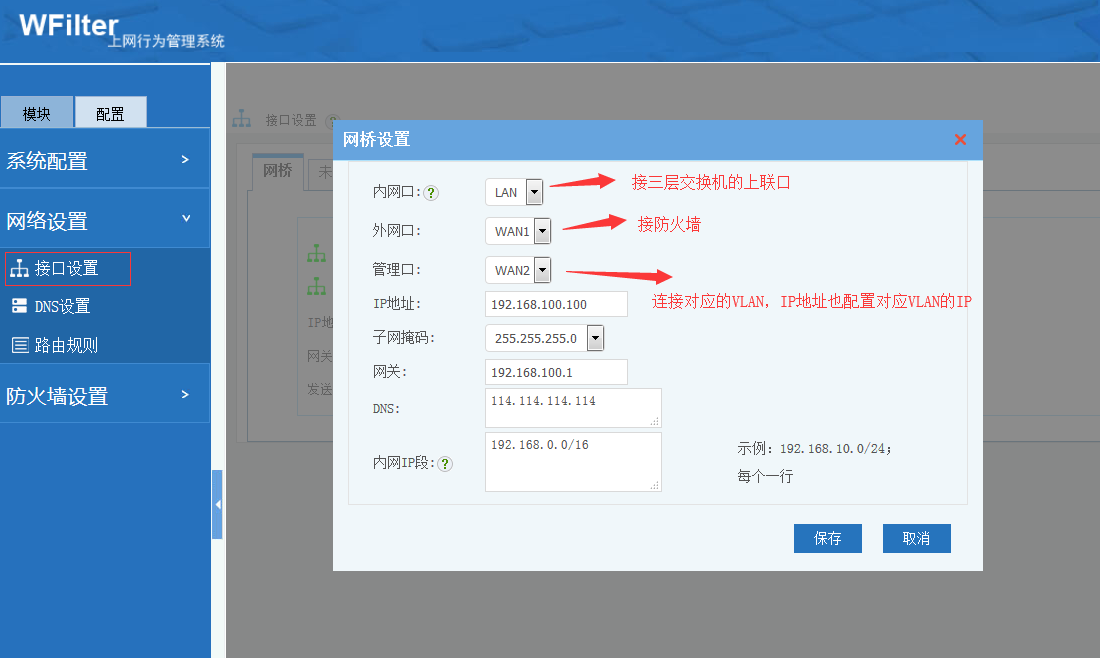

2. WSG采用網橋部署的方式
網橋參數配置好后，即插即用，不需要對現有網絡參數做任何修改?，F(xiàn)有的防火墻/路由器，三層交換機都不需要修改配置。
3. 開啟MAC地址收集器
由于三層交換機屏蔽了終端的mac地址，所以在三層交換機的網絡環境下，需要開啟”MAC地址收集器“才可以監控到終端的MAC地址。
在“模塊”->“其他”->“MAC地址收集器”中開啟。“MAC地址收集器”可以通過SNMP協議，從三層交換機收集終端的mac地址信息。
點擊測試通過。

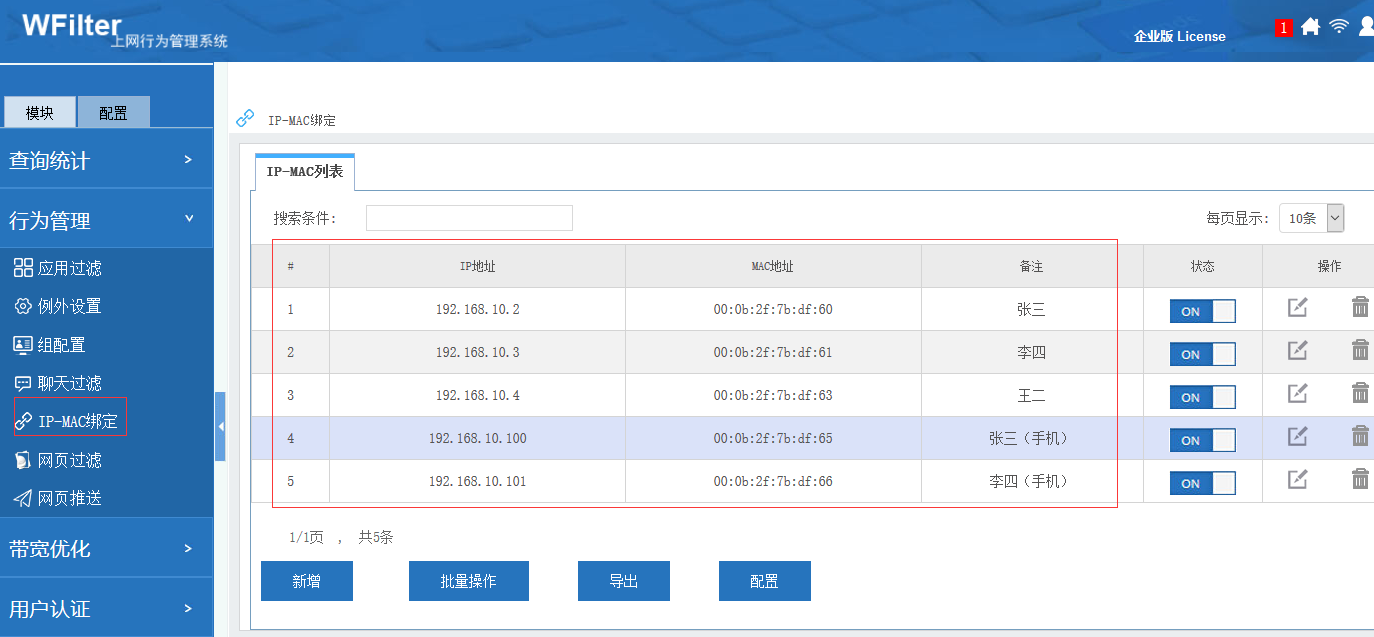

4. 配置IP-MAC綁定
可以直接導入在線的IP-MAC列表，也可以批量添加。

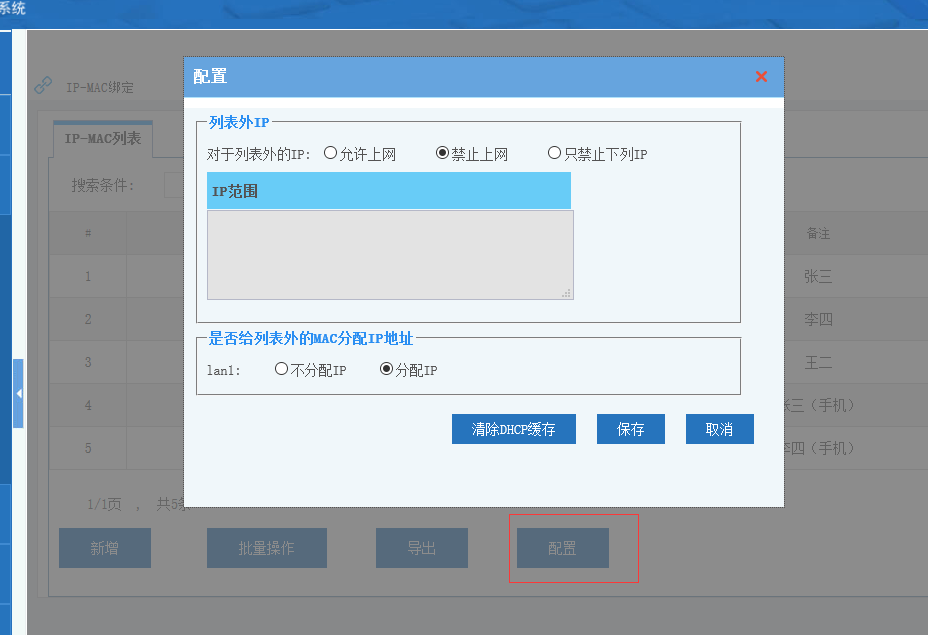

在IP-MAC綁定的配置中，對綁定列表外的IP選擇“禁止上網”。
經過上述配置后，即可實現跨網段的IP-MAC綁定。WSG的IP-MAC綁定基于對網絡數據的抓包分析，只要不符合IP-MAC綁定的配置，都一律禁止上網。即使客戶機修改IP也無法突破。
